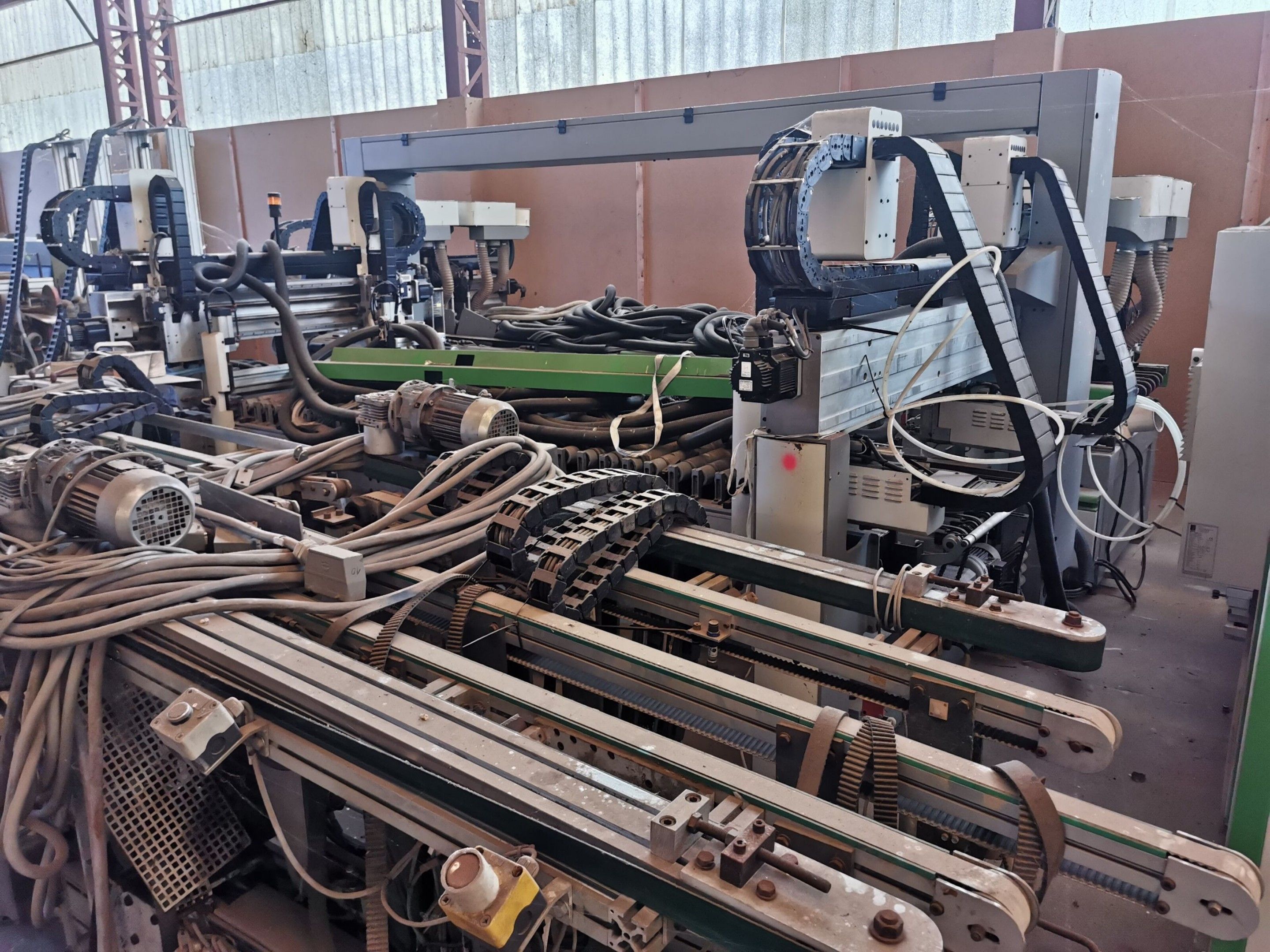

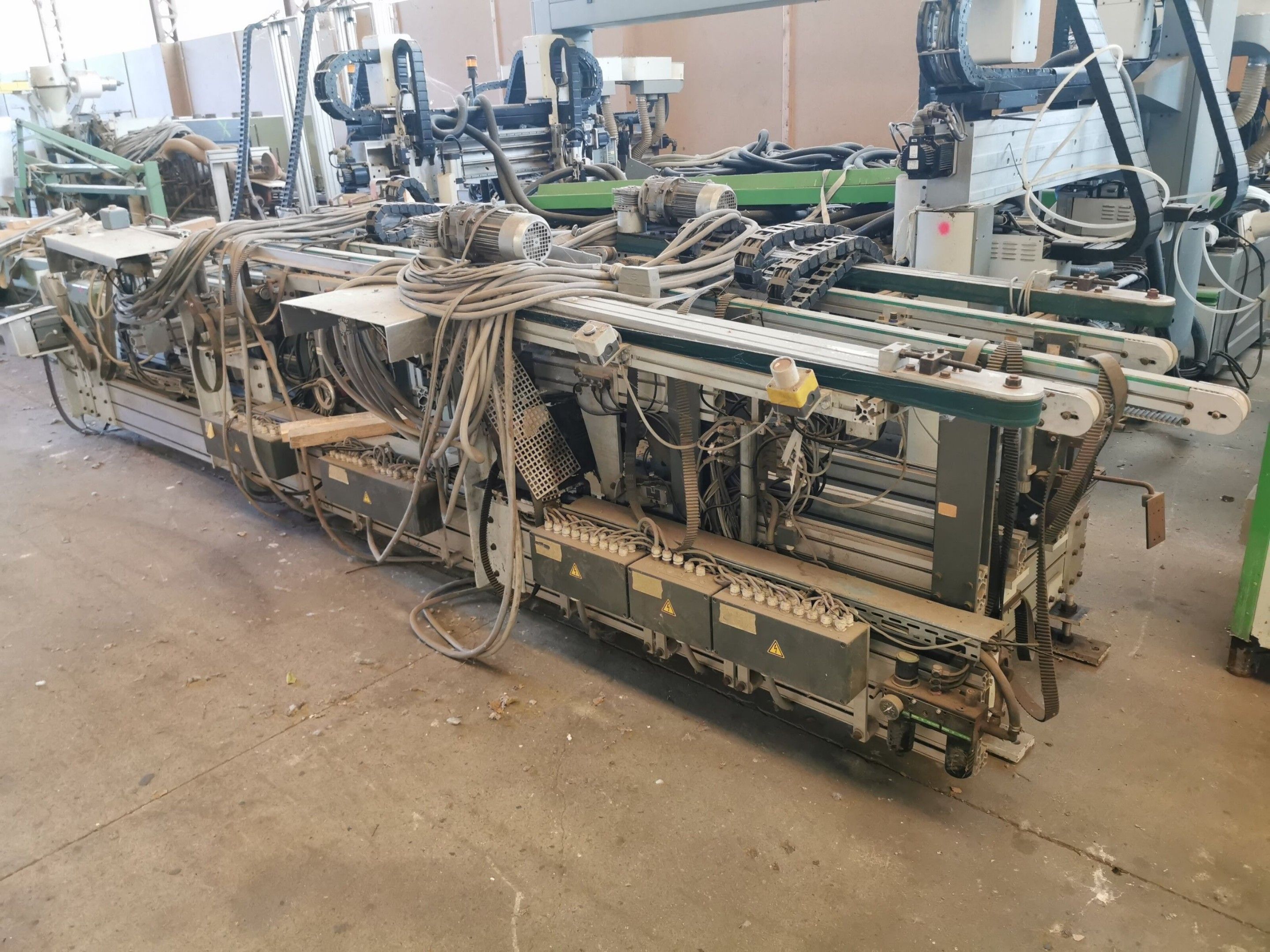

24 - C 2330 Ligne de perçage tourillonnage, dépileur, empileur BI…

Description

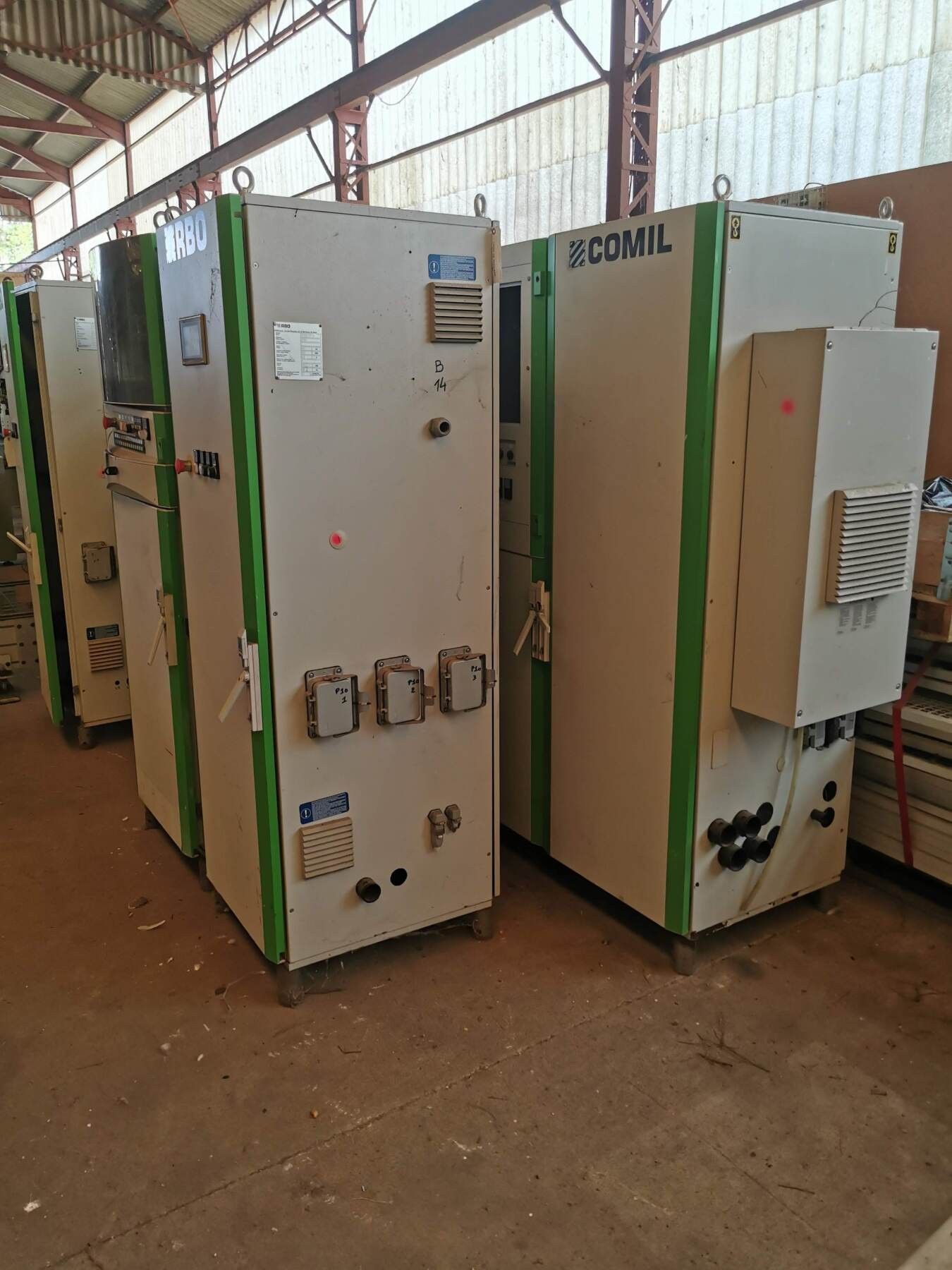

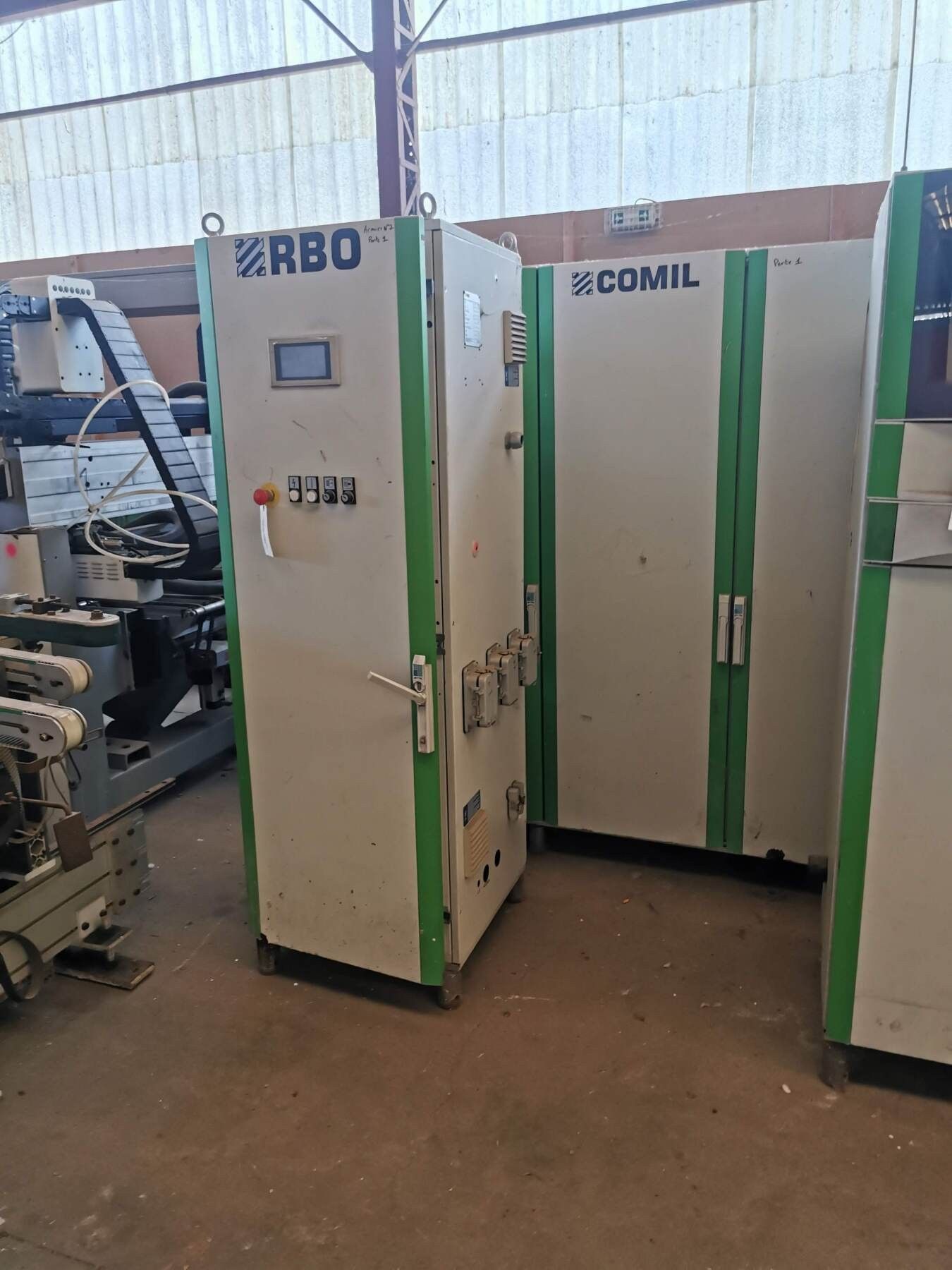

C 2330 Ligne de perçage tourillonnage, dépileur, empileur BIESSE COMIL RBO Dépileur monocolonne à ventouses. Il convient au déchargement dans les lignes d'usinage nécessitant des machines à encombrement réduit. CORPS DE LA MACHINE La machine est composée d'une colonne verticale, d'une console horizontale fixée au chariot, d'un chariot fixé à la console et d'un groupe châssis porte-ventouses. Le chariot coulisse sur des guides linéaires équipés de roulements à billes et est actionné par un motoréducteur contrôlé par un variateur de fréquence. GROUPE DE PRELEVEMENT PANNEAUX PAR VENTOUSES Il se compose d'une rangée de ventouses contenant 10 ventouses à soufflets pour faciliter la séparation du panneau. Diamètre ventouse de 95 mm. Les ventouses sont actionnées par une pompe à vide dont le débit est de 22 m3/h. ARMOIRE ELECTRIQUE La machine est équipée d'une armoire électrique séparée, gérée par une logique de fonctionnement de l'automate PLC. PROTECTIONS POUR LA PREVENTION DES ACCIDENTS DE TRAVAIL La machine est protégée sur tout le périmètre d'action du groupe à ventouses par des panneautages de protection. La zone d'introduction de la pile est protégée par une grille à ouverture par bouton. DIMENSIONS PANNEAUX USINABLES : Longueur : 320 à 2700 mm Largeur : 250 à 700 mm Épaisseur : 12 à 50 mm Poids maxi : 50 kg Rouleau fou à frein pneumatique TRANSFERT DE CHARGEMEMENT EN SIMPLE RANGEE LONGITUDINAL Transfert d'introduction à rouleaux inclinés à gauche, recouverts en PVC. Les rouleaux sont entraînés par de petites courroies actionnées par motoréducteur sous le contrôle d'un variateur de vitesses. Le transfert est également équipé de guide de repère à gauche réglable par volant. Structure La structure est réalisée en acier soudé, renforcée pour assurer à l'ensemble le maximum de stabilité et précision pendant les phases opératives. Plan de travail Le plan de travail est constitué d'un transfert en quatre sections indépendantes. La première section comprend : Un transfert d'entrée à courroies plates actionné par moteur asynchrone piloté par variateur de fréquence La deuxième et la troisième sections (plans de perçage) comprennent chacune : Un transfert à courroies avec : courroies plates actionnées par moteur asynchrone piloté par convertisseur de fréquence Un guide latéral de référence, installé sur le côté gauche de la machine, avec fonction de butée latérale butées pneumatiques en bout pour l'arrêt du panneau qui permettent le positionnement des panneaux droits et gauches Un guide presseur latéral permettant de guider et bloquer les panneaux de différentes largeurs contre la butée latérale de référence. La quatrième section comprend: un transfert à courroies pour l'évacuation des panneaux avec : courroies plates actionnées par moteur asynchrone piloté par vérificateur de fréquence. Centre d'usinage Le premier centre est constitué d'un chariot mobile le long de l'axe X sur lequel sont installées deux têtes à percer indépendantes le long des axes Y et Z. Chaque tête à percer est composée comme suit : En direction de l'axe X, 10 mandrins verticaux indépendants En direction de l'axe Y, 9 mandrins verticaux indépendants Le deuxième centre est constitué d'un chariot mobile le long de l'axe X sur lequel sont installées deux têtes à percer indépendantes le long des axes Y et Z. Chaque tête à percer est composée comme suit : En direction de l'axe X, 10 mandrins verticaux indépendants En direction de l'axe Y, 9 mandrins verticaux indépendants. Chaque tête opératrice est adaptée à l'installation d'un groupe opérateur supplémentaire à choisir comme option Mouvements des axes Guides linéaires de précision avec patins à circulation de billes et moteurs Brushless pour axes X,Y,Z. Crémaillère hélicoïdale rectifiée accouplée à deux pignons pour permettre la récupération du jeu le long de l'axe X. Vis sans fin à circulation de billes trempée et rectifiée (axes Y,Z). Dispositif d'équilibrage pneumatique (axe Z) du groupe de perçage. Commande numérique Modèle XNC basé sur plate-forme PC et un système operatif Multitask Real-Time Système de lubrification automatique centralisée. A chaque intervalle de temps réglable par contrôle numérique le lubrifiant est envoyé automatiquement à toutes les guides linéaires et vis à circulation de billes CONVOYEUR A ROULEAUX MOTORISES AVEC CHENILLES Le convoyeur comprend une structure en profilés d'aluminium. Sur cette structure sont montés les rouleaux, recouverts en PVC et motorisés au moyen d'un arbre qui transmet le mouvement aux rouleaux via des chenilles appropriées. La motorisation a lieu via un motoréducteur sous le contrôle d'un variateur de vitesses. Perceuse tourillonneuse automatique au défilé à commande numérique à deux centres d'usinage Structure Les deux poutres d'extrémité sont réalisées en acier soudé pour assurer stabilité et précision à l'ensemble durant les opérations d'usinage, le système de transport est en profils d'aluminium. Plan de travail Le plan de travail est composé par un système de transport à 4 section La première section est constituée de : Un transfert d'entrée escamotable Courroies plates actionnées par un moteur asynchrone avec vitesse variable gérée par convertisseur de fréquence La deuxième et troisième section sont les aire d'usinage et sont constituées de Transfert à rouleaux calibrés motorisés au travers d'un moteur asynchrone avec vitesse variable gérée par convertisseur de fréquence Guide latéral de référence positionné sur le coté gauche de la machine Butées pneumatiques d'extrémité escamotables pour le positionnement des panneaux à usiner Poussoirs latéraux en mesure de bloquer contre le guide de référence panneaux de largeurs différentes Pressoir verticaux pour assurer la position des panneaux durant les opérations d'usinage. La quatrième section est constituée de : Un transfert de sortie escamotable Courroies plates actionnées par un moteur asynchrone avec vitesse variable gérée par convertisseur de fréquence Mouvement des axes Guides linéaires d'haute précision avec patins à circulation de billes , moteurs brushless pour les axes Y et Z Vis sans fin à circulation de billes trempées et rectifiées pour les axes Y et Z Groupe de tourillonnage et encollage Configuré pour l'alimentation et la pose de tourillons de 8mm composé de : Bol vibrant Coiffe antibruit Dispositif de détection manque de tourillons Pompe à haute pression pour alimentation de colle Dispositifs électroniques de contrôle, et logiciel spécifique Système de lubrification automatique centralisée. Le lubrifiant est envoyé automatiquement à toutes les guides linéaires et vis à circulation de billes à chaque intervalle de temps programmable par contrôle numérique. Dépileur monocolonne à ventouses. Il convient au déchargement dans les lignes d'usinage nécessitant des machines à encombrement réduit. CORPS DE LA MACHINE La machine est composée d'une colonne verticale, d'une console horizontale fixée au chariot, d'un chariot fixé à la console et d'un groupe châssis porte-ventouses. Le chariot coulisse sur des guides linéaires équipés de roulements à billes et est actionné par un motoréducteur contrôlé par un variateur de fréquence. GROUPE DE PRELEVEMENT PANNEAUX PAR VENTOUSES Il se compose d'une rangée de ventouses contenant 10 ventouses à soufflets pour faciliter la séparation du panneau. Diamètre ventouse de 95 mm. Les ventouses sont actionnées par une pompe à vide dont le débit est de 22 m3/h. ARMOIRE ELECTRIQUE La machine est équipée d'une armoire électrique séparée, gérée par une logique de fonctionnement de l'automate PLC. PROTECTIONS POUR LA PREVENTION DES ACCIDENTS DE TRAVAIL La machine est protégée sur tout le périmètre d'action du groupe à ventouses par des panneautages de protection. La zone d'introduction de la pile est protégée par une grille à ouverture par bouton. https://kazi-tani.com/fr/toutes-nos-machines/item/88-ligne-de-percage-tourillonnage-depileur-empileur-rbo-biesse-c2330 Poids estimé 8T Volume de transport estimé: 3 camions PC et automate à réviser.

À propos de la vente SUITE LJ : MATERIEL INDUSTRIEL ET MACHINES A BOIS / 1ère VENTE

Lieu de vente

Date 09/07/2026 à 09h30

Crédits photos : Contacter la Maison de ventes
